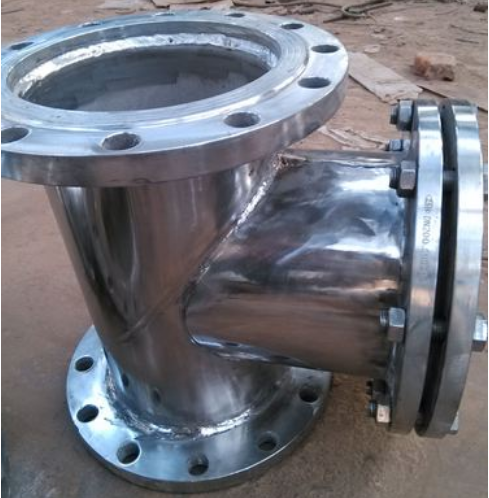

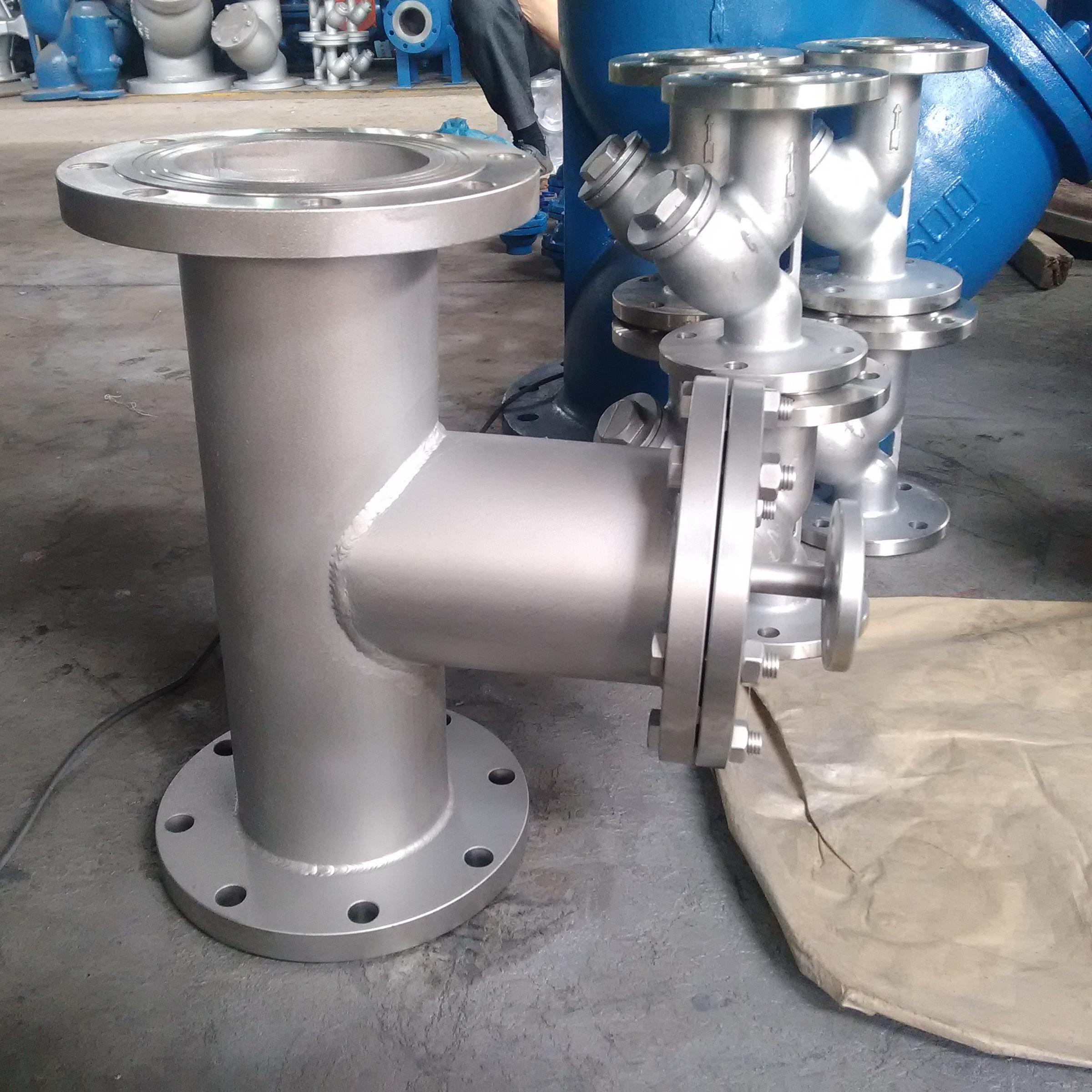

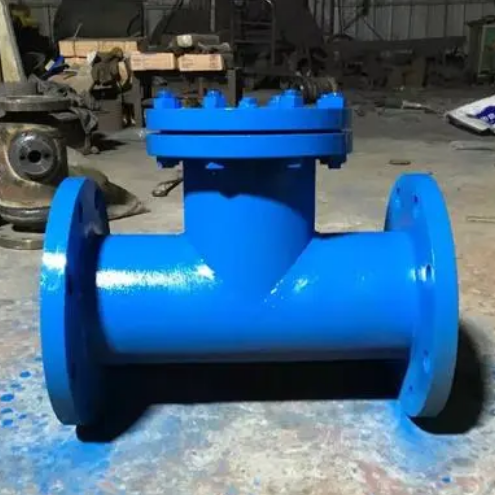

T型过滤器外形上像字母“T”型,所以我们叫做T型过滤器。T型过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。
T型过滤器产品核心部件
1、进出口通径
原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
2、公称压力
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择
主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质
过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算
水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa。
T型过滤器工作原理
1、T型过滤器是管道输送液体过程中清除固体杂质的设备。
2、液体流经过滤器时,其中的杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。
3、当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。
T型过滤器优势
1、滤网可清洗重复使用。
2、可按客户要求精度配备过滤网。
3、具有结构先进、除尘效率高、操作维护方便等优点。
4、滤芯网材质均为全不锈钢制作,耐腐蚀性强、使用寿命长。
5、抗污性强,排污方便、流通面积大、压力损失小、结构简单,体积小、重量轻。
T型过滤器的应用
T型过滤器适用介质为:①化工、石油生产及城市供热中的弱腐蚀性物料,如水、氨、油品、烃类等;②化工生产中的腐蚀性物料,如纯碱、硫酸、硝酸、醋酸等;③制冷、空分生产中的低温物料,如液甲烷、液氮、液氧及各种冷剂;④轻工食品、制药生产中有卫生要求的物料,如啤酒、饮料、医药用品等。
