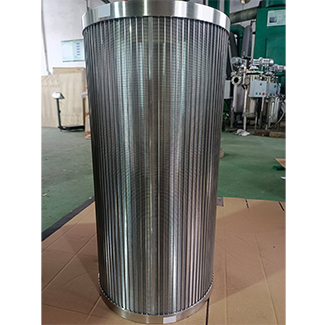

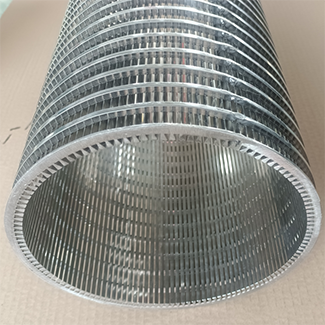

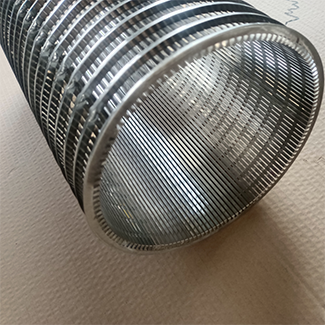

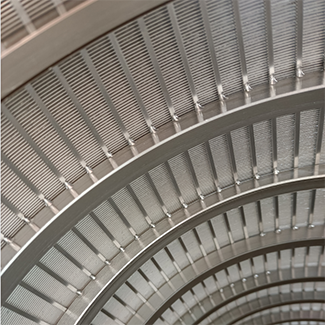

约翰逊楔形丝过滤筛桶采用目前世界最先进的全绕焊生产工艺，应用特制不锈钢梯形（楔形）丝绕组在一圆周式排列的一组纵向支撑杆上焊制而成，从而保证了其强度以及使用寿命。

由于采用全程式焊接，不仅保证了产品严格的连续整体性，同时也使其形成理想的缝隙尺寸。相比目前国内普遍采用的焊接工艺而言，全焊式楔形丝绕丝筛管、滤水管、水帽、布水器、树脂捕捉器以及筛板，具有管面光滑，无生产棱角，无毛刺，缝隙均匀不漏脂的特点。

过滤芯采用金属绕丝焊接而成，所以可以使用法兰、电焊等多种连接件连接。适用范围广。

楔形丝过滤筛桶优势

焊接强度高，精度高，缝隙均匀，表面光滑，使用寿命比较长。
耐蚀性、耐热性、耐压性、耐磨性好。
不锈钢滤芯缝隙均匀、误差小，准确的过滤精度，过流量大。
筛选效率高，易于拆卸和清洁。

楔形丝过滤筛桶规格

• 材质：不锈钢304、304L，316、316L，321等
• 管直径：25毫米-1500毫米
• 管长度：0.3 m，0.6 m，1 m，2 m，3 m，6 m和12 m。特殊尺寸可以定制。
• 插槽尺寸：0.05毫米-2.5毫米。
• 表面轮廓类型：三角线。
• 支撑轮廓：三角线，圆线，扁钢或楔形线。

• 材料	SS304，SS304L，SS316，SS316L，SS321，双工， 哈氏合金等
  外径范围	19mm-2000mm
  直径范围	13mm-1981mm
  长度范围	高达6000毫米
  插槽范围	20微米至3000微米（公差：+-5微米）
  楔形线	0.5x1.5	0.75x1.5	1x2	1.5 * 2	2x3	2 * 4	3 * 5
  支撑杆	1.5x2.5 2x3	1.5x2.5 2x3	1.5x2 。5 2x3	1.8 * 2.5 2x3	2x3 2x4 3x5 3x6 3x10 4x7	2x4 3x5 3x6 3x10 4x7 5x6	3x5 3x6 3x10 4x7 5x6 5x8
  连接方式	法兰，金属环，交叉连接器，封闭式等
  备注	产品为定制产品，需根据图纸定制

  楔形丝过滤筛桶特点

• 准确的过滤性能。
• 高效率。
• 狭槽开口。
• 普通或高级类型可供选择。
• 各种边缘类型。
• 多种直径可供选择。
• 特殊尺寸可以定制。
• 经济但高档。
• 耐腐蚀性能。
• 防锈性。
• 使用寿命长，经久耐用。

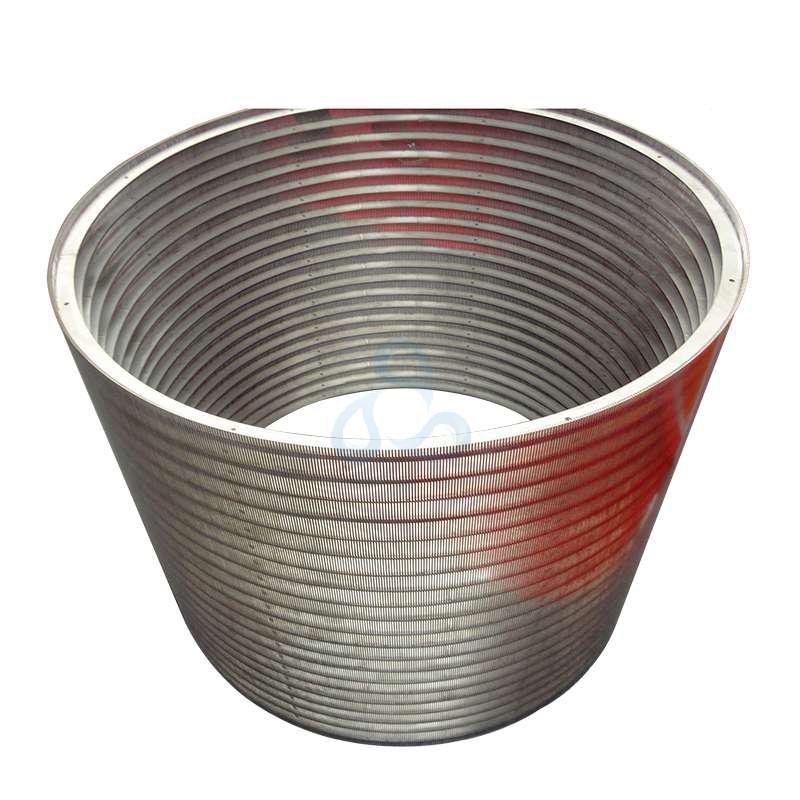

楔形丝筛筒的边缘类型
1.标准类型。楔形丝筛筒上没有任何边缘。
2.端环类型。将端环焊接到楔形丝筛筒上。

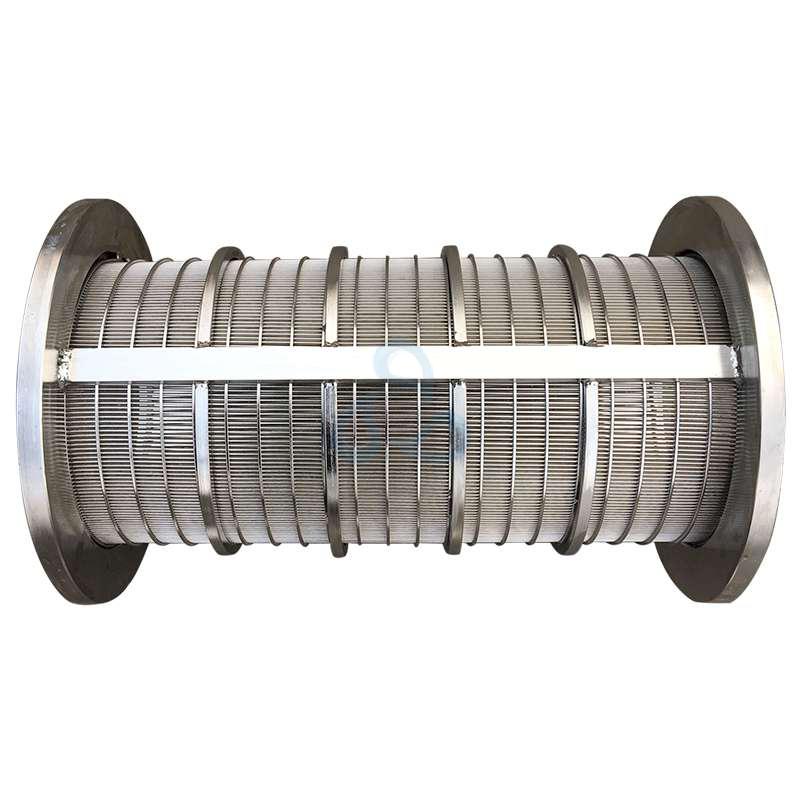

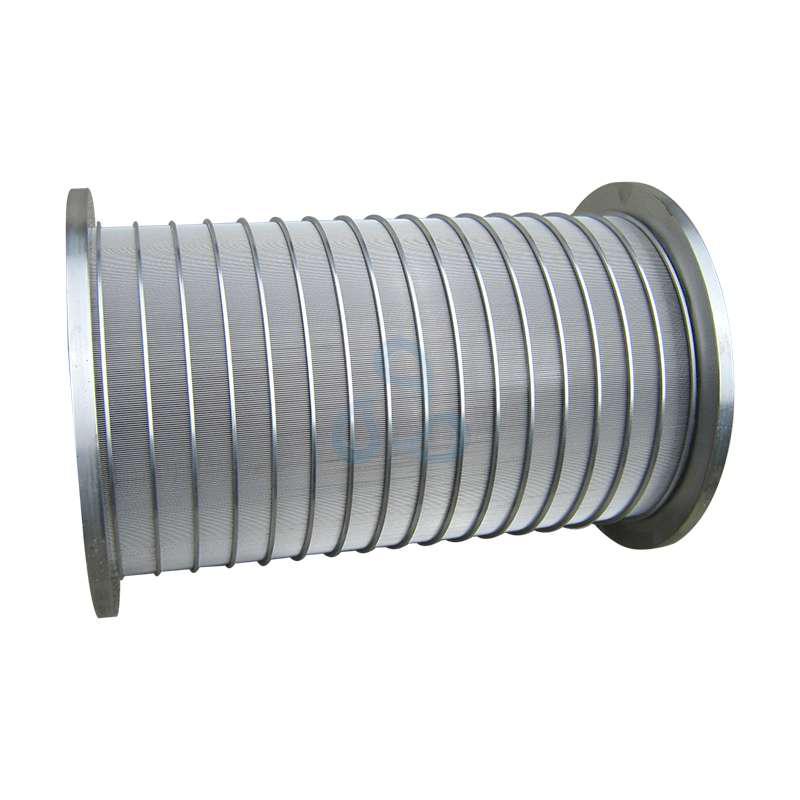

3.法兰类型。法兰焊接在楔形丝网筛筒上。
可根据客户使用要求进行定制生产。

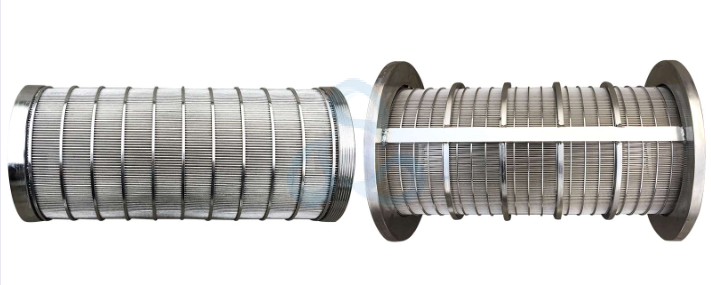

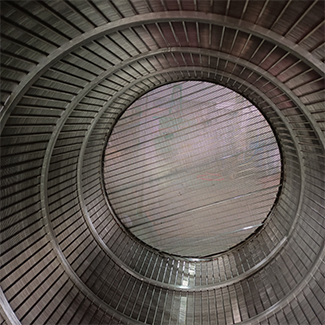

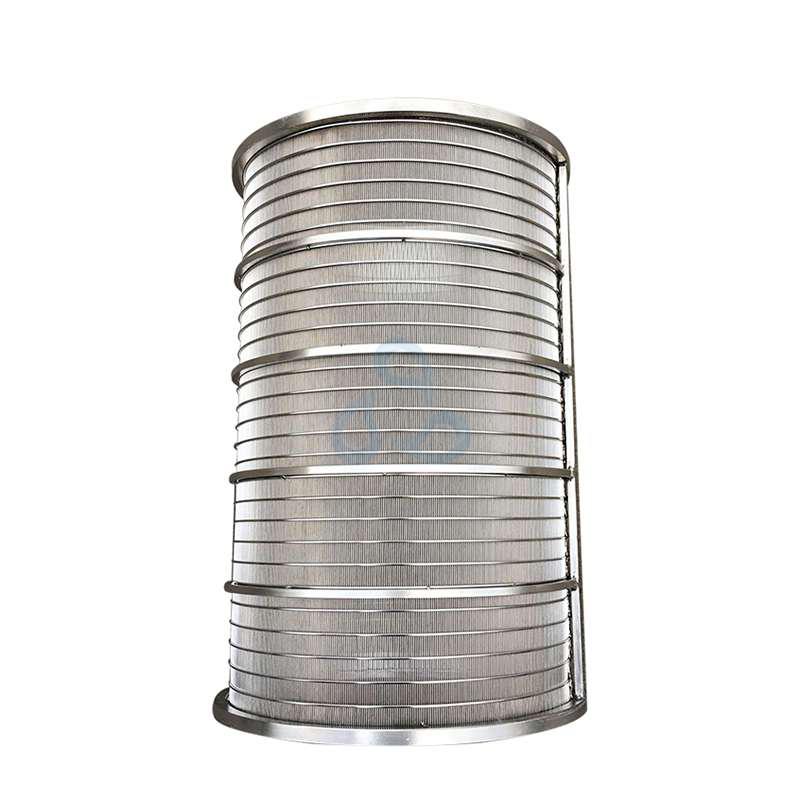

楔形钢丝筛筒加固方式
为了提高楔形丝网筛筒的稳定性和高强度，有两种类型的增强型，可以作为参考

楔形丝过滤筛桶应用

• 石油工业，油过滤。

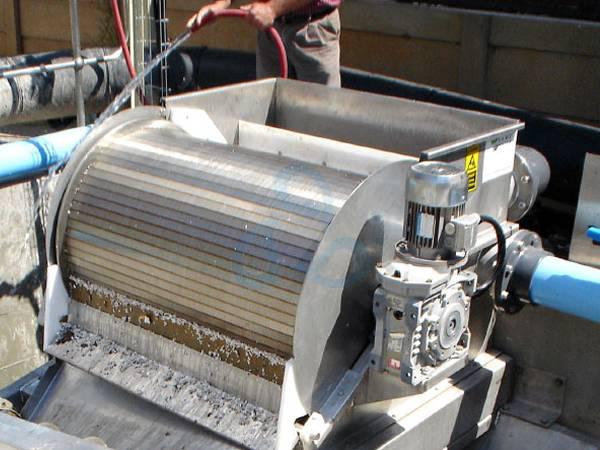

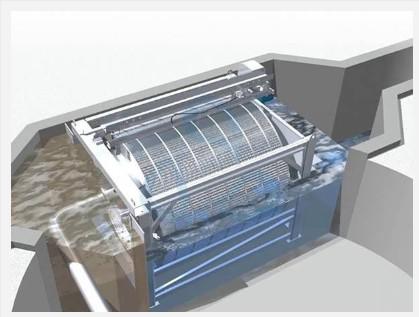

• 水处理行业。海水淡化，工业用水和生活用水的处理。水软化处理。
• 化学工业。最终产品进行化学有机溶液过滤，如酸，碱液过滤，酒精等产品过滤。
• 水文地质勘探。
• 钻孔施工。
• 地热开发。
• 造纸行业

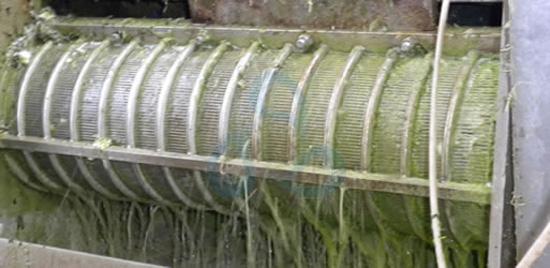

• 农业，食品干燥筛分等
