文章概要：约翰逊网在石化行业有着非常重要和广泛的应用。在石化厂和炼油厂中，约翰逊网主要用来作为催化重整装置中径向反应器的内外篮、中心管以及扇形管。

源滤过滤可以根据客户的实际工况定制约翰逊网，我们拥有资深的工程设计师团队可以协助您设计和选择合适的过滤产品及过滤系统解决方案。

什么是约翰逊滤网?

答:约翰逊滤网(Johnson Screen)也称条缝筛网,是由约翰逊公司开发的一种工业用筛网。它由异形金属丝和不同形状的支持杆组成,由专门设计的电阻焊机连续地焊接而成,其结构形式详见图1。条缝筛网可制成平板形,也可制成圆筒形、半圆形、扇形等形状,其异形金属丝可以竖条形设置,也可以环形设置。

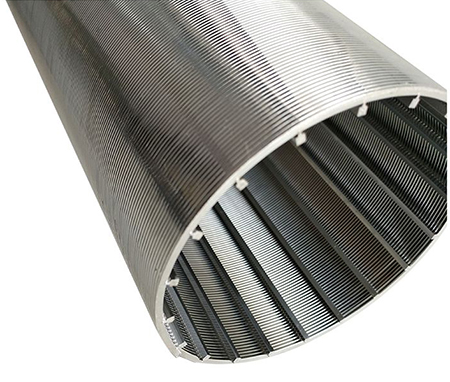

图1 约翰逊网结构形式

约翰逊网具有哪些优势？

更大的通流面积

结构牢固

过滤精度按需定制

压力损失小

使用寿命长/低维护成本

条缝筛网具有什么特点?

答:以往工业上应用较多的是全由金属丝编织的金属丝筛网,由于固体颗粒(催化剂、分子筛和各种滤料)与丝网的接触面积大, 颗粒易堵塞和卡在金属丝网的方孔中造成压力降增大致使装置无法操作,维修也较困难,而条缝筛网与固体颗粒只有两点接触,因而不易堵塞和卡住。

条缝筛网具有以下特点:

(1)开孔范围较大,开孔率较高。

(2)连续的缝隙和固体颗粒间只有两点接触,不易堵塞。

(3)异形金属丝与支持杆的每个交叉点都焊接,因而精确度高,缝隙准确。

(4)表面光滑, 催化剂磨损较少,颗粒不易粉碎,筛条的表面粗糙度可低到6.3 μm。

(5)连续的缝隙和光滑的表面,使催化剂流动平滑。

(6)由不同缝隙尺寸和不同规格异形金属丝和连接杆结合在一起的筛网强度好,如果操作条件苛刻负载大时,可选用加强材料和大截面的连接杆,其每个焊点的拉力可达到2000 ~3000 N。

(7)根据工艺过程要求,具有较大选择范围。

(8)使用寿命长,容易安装,重量轻，更经济。

约翰逊网具有哪些应用？

约翰逊滤网在石化行业有着非常重要和广泛的应用。在石化厂和炼油厂中，约翰逊网主要用来作为催化重整装置中径向反应器的内外篮、中心管以及扇形管；另外在一般反应器中，入口分配器、积垢器、催化剂床层的支持格栅、出口收集器等也通常用到这种过滤网；在离心机过滤篮框、振动筛以及多种过滤器管中也有极大的应用。

源滤公司的工程师团队可以根据客户需求进行各种规格的约翰逊滤网图纸设计及定制生产，我们也可以设计过滤系统解决方案。如果您要订购约翰逊网产品或定制过滤解决方案，请联系我们：马经理13932834557（微信同号）！
