楔形丝离心机筛篮是离心机脱水设备的关键部件, 筛篮主要应用于离心脱水机脱水,广泛应用于煤炭、化工、冶金等行业。筛篮是离心脱水机关键部件之一,是高速旋转的部件,工作时筛篮不但要承受振动载荷,还要承受煤、水的严重冲击,所以强度和精度要求都比较高。

刮刀卸料离心脱水机构造

1、筛篮

筛篮是由扁钢焊接成的圆环骨架，上面绕着一排排断面是梯形的筛条，筛条用拉杆穿连或用筋板焊接，构成一个整体结构。筛篮是过滤式离心脱水机的工作面，内表面应保证圆形，否则就不能保证筛面与螺旋刮刀之间的间隙。条缝筛面的缝隙通常是0.5-0.35mm，在保证产品脱水的前提下，减小筛缝可以减轻筛条的磨损，并减少离心液中的固体含量。

2、刮刀转子

固定刮刀的钟形转子用铸钢制造，沿转子圆锥外壁铸出16条旋转型肋缘，形状相似的刮刀用螺栓固定在肋缘上，近年来多采用螺旋刮刀转子的整体铸件，以克服螺旋刮刀加工制造复杂和螺旋刮刀磨损后维修困难等缺点。

3、分配盘

分配盘是用铸铁铸成，并用螺旋固定在刮刀转子上。当刮刀转子旋转时，分配盘上的物料被均匀地甩向筛篮内壁。

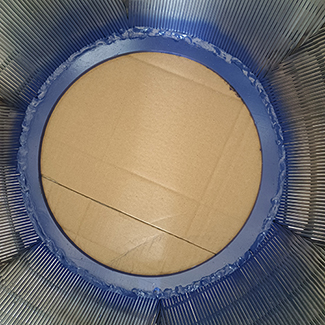

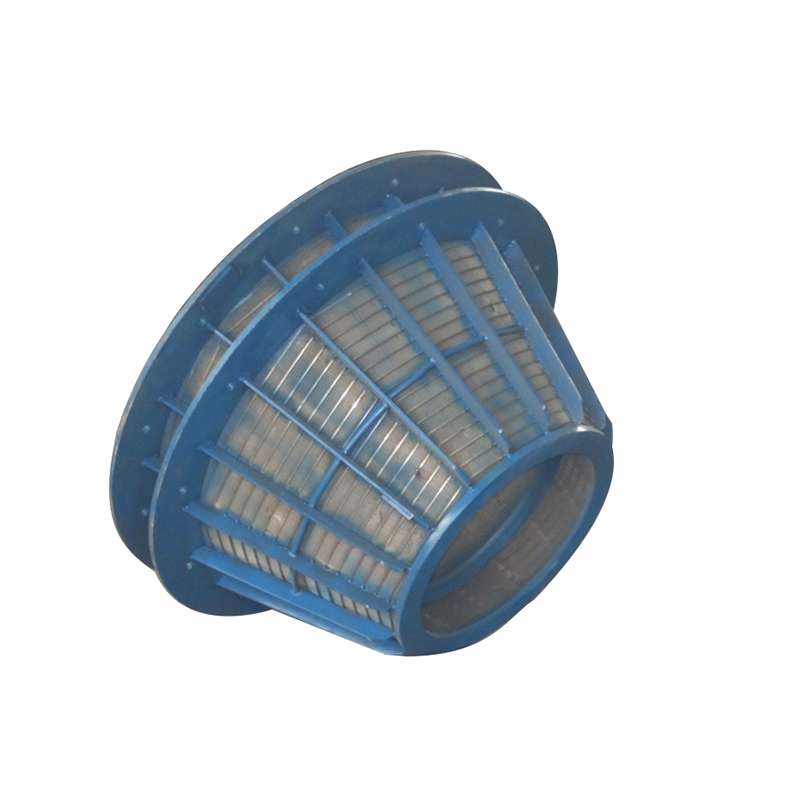

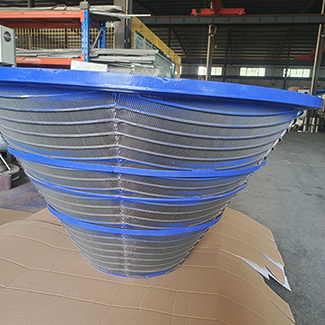

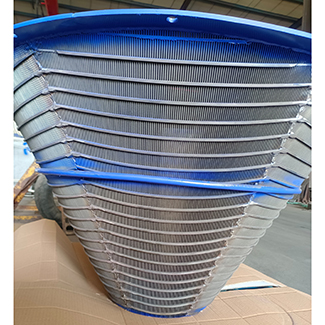

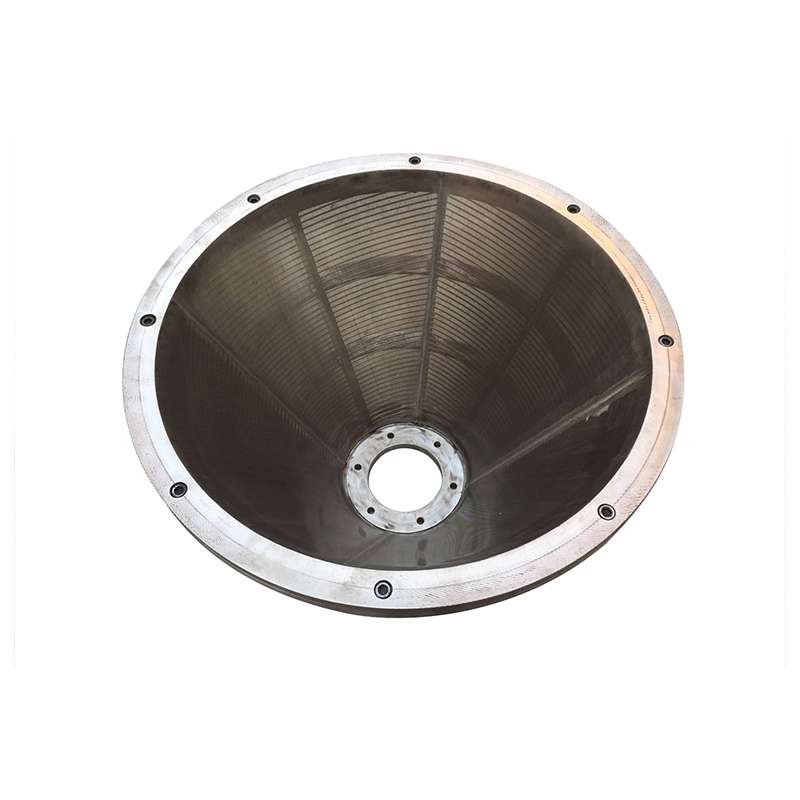

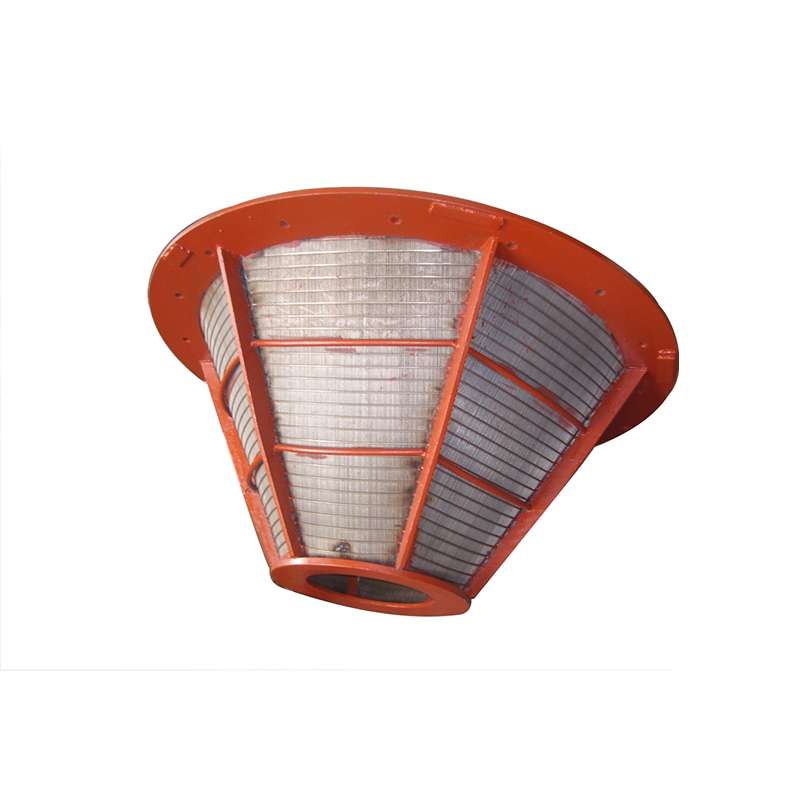

楔形丝离心机筛篮主要由上法兰、下法兰、加强肋、加强环、不锈钢锥形网筒组成,其中不锈钢锥形网筒由数块扇形筛网组焊而成(组焊时在专用胎具上进行,胎具是自主设计外委加工的),扇形筛网是由不锈钢丝轧制成特殊形状的筛条和支撑条通过专用设备焊接成型的,筛条沿筛篮圆锥母线排列。为了减轻筛缝堵塞,筛缝做成上小下大。筛缝规格一般为0.3～1ｍｍ,可根据用户要求而定。筛篮通过上法兰或下法兰上的孔用螺栓与主机连成一体。

多年实践证明，制做筛蓝的不锈钢丝材质采用既耐磨又具有较好压型工艺性的材料，以及特殊的焊接工艺，对于生产出高品质筛蓝是至关重要的。产品均使用耐磨损，工艺性好的高品质不锈钢材料，以及特殊的焊接工艺，保证了产品的高可靠性，可以完全替代同型号进口筛篮。因此，筛篮使用时间长，较高耐磨损率，脱水洗煤效果好，使用可靠的特点获得广大用户的好评！

卸料刮刀转子和筛篮间保持着不大的相对转速（7r/min),强制使脱水后的产品卸下。

筛篮为焊接结构，筛缝通常为0.35-0.5mm.产品水分低，脱水效果好，一般情况下，

其使用寿命为3-4个月（约处理3万吨脱水煤）立式刮刀卸料离心脱水机适用于0-13mm级末精煤及末中煤的脱水设备。

特点：易渗漏、耐磨、耐腐蚀。网丝断面为梯形。

用途：广泛应用于矿山、煤炭、石油、化肥、粮食、环保等行业条缝筛网，石油滤网，盐业用网。
