文章概要:楔形丝过滤筛产品必备基础信息

一、产品概述:

楔形丝网又名约翰逊网,英文名Johnson Screen,分为:筛管Screen tube和筛板 Screen plate两种。楔形滤芯是由楔形即“V”形的不锈钢丝不锈钢支撑条组成的。滤芯的光滑面为过滤表面,缝隙为条形,属于表层过滤形式。作为多种形式的自动过滤器(如自动反冲洗、刮刀自清洗、刮盘自清洗、吸吮式自清洗过滤器)的佳过滤元件被广泛地应用于各种行业的流体过滤。广泛应用于石油化工,煤矿,打井,污水处理,食品、制药、造纸、环保等的过滤。

结构原理:不锈钢楔形滤网是一种用于筛分、过滤的金属网状的结构元件,具有高的强度、刚度和承载能力,可以做成多种形状的刚性筛分过滤装置


二、产品特点:

1、连续的缝隙大大增加了通流面积,因此与含水层能很好的接触。

2、V型筛条结构形成楔形缝隙,避免了堵塞,确保流通顺畅。

3、使用寿命较长,连续的孔隙能长期有效使用。降低了维护费用。

4、楔形丝滤水管结构坚固,孔隙率高,缝隙尺寸精确。

5、楔形丝滤水管容易反冲洗,使用寿命长,质量可靠,综合成本低。


 三、筛条与托条形状规格:

楔形丝筛网过滤规格细节

注:材质:SS304,SS304L,SS316,SS316L,SS321、904,C276、2205、2207, 哈氏合金等


四、 分类


1、按过滤形式(加工形式)

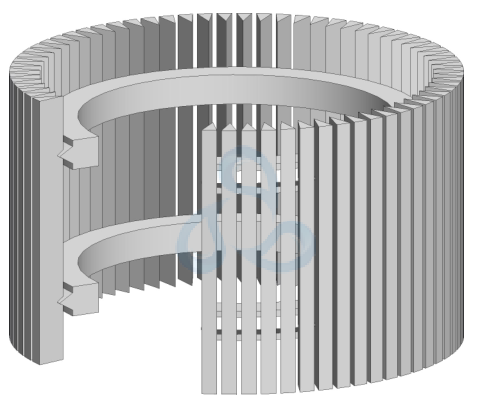

1.1、外进里出:正卷,托条在里,竖向排列,筛条宽面在外面

  楔形丝过滤方向

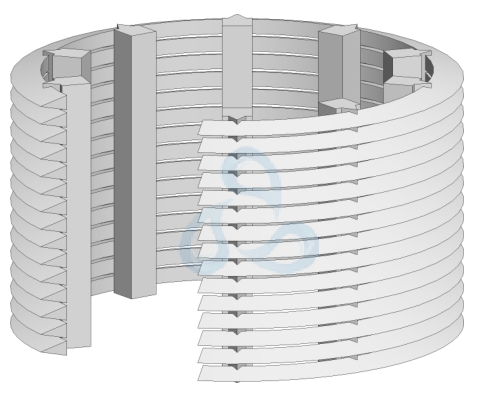

1.2、外进里出:正卷,托条在内,横向排列,筛条宽面在外面

楔形丝筛过滤

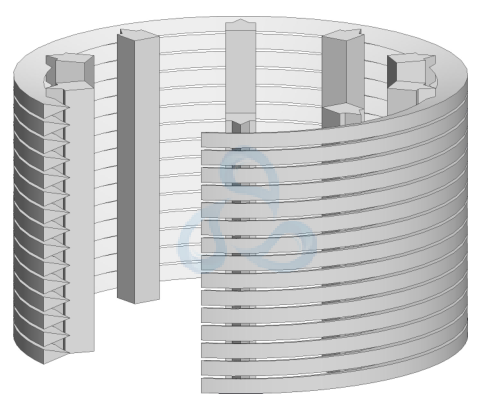

1.3、里进外出:反卷,托条在外,竖向排列,筛条宽面在里面

楔形丝过滤筛反卷

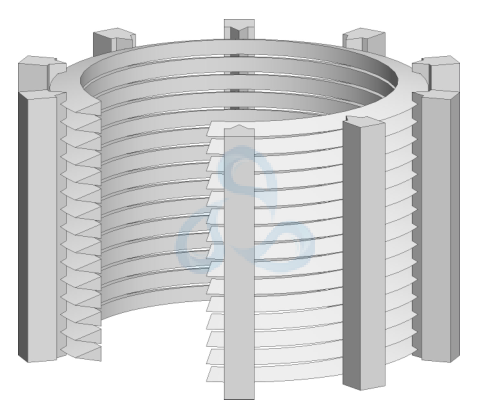

1.4、里进外出反卷,托条在外,横向排列,筛条宽面在里面

楔形丝筛网过滤方向

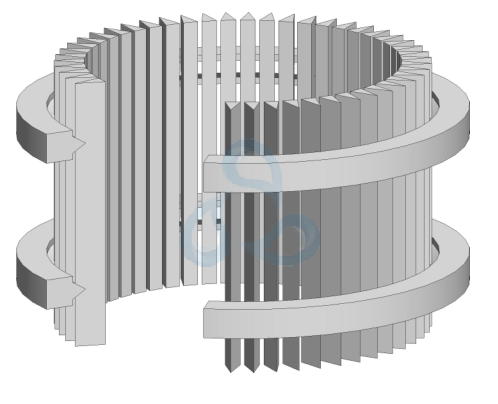

1.5、里进外出:反绕,托条在里,光滑面在里,筛条宽面在里面

楔形丝筛管过滤


2、按加强形式

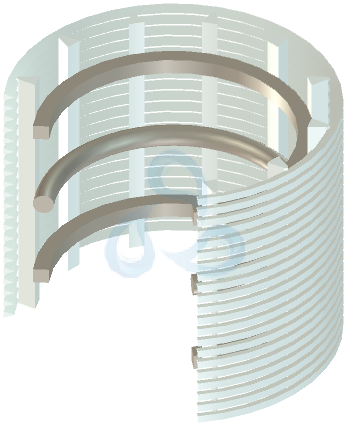

2.1、环状加强筋(圆钢或方钢)

楔形丝筛管加固方式

2.2、加衬管

加衬管加固楔形丝过滤

2.3、纵向加强筋(加焊接扁钢)

筛管加固筛管加强方式


3、连接形式


3.1、螺纹连接

螺纹连接有外螺纹内螺纹两种连接形式,并且有公制(M)、管螺纹(G)、NPT(N)以及惠氏螺纹等多种螺纹连接形式,可根据用户的需求制作。


3.2、法兰连接

如果是法兰连接,一定要弄明白是什么类型的法兰,什么标准的法兰通径和耐压。如果没有标准,那么一定要弄明白法兰的内径、外径、厚度、安装孔径、安装孔数以及PCD的直径。


4、产品特性

缝隙(mm):0.02—0.5可根据客户要求制作

开孔最高达30%.

长度最长为6米

外径从φ20mm到φ1250mm


我们是国内楔形丝专业定制生产设计商和生产工厂,如果您有关于楔形丝行业或者产品方面的疑问,欢迎随时给我们留言,我们将竭诚为您服务。
